Hallo,
nur ein kurzes Bild meiner laufenden Renovierung und Umrüstung, ich werde ausführlicher in einem neuen Thema darüber berichten, wenn es gewünscht wird ??

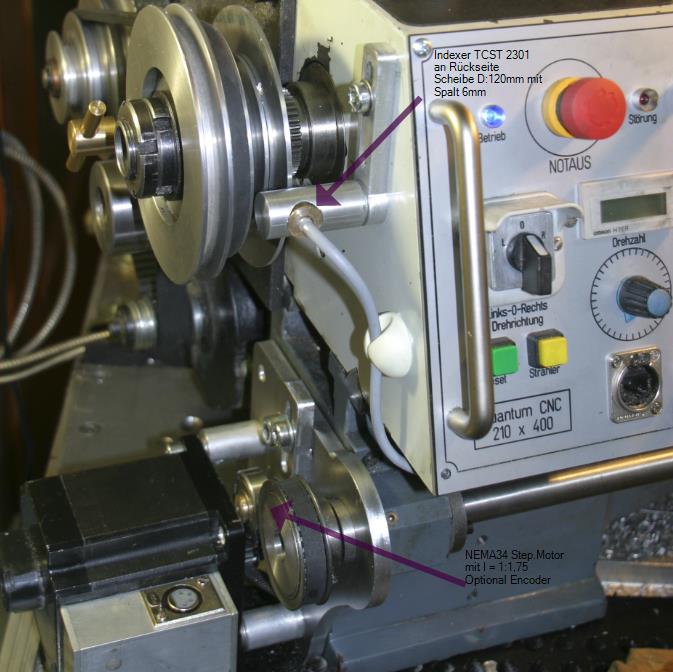

Ich habe für die Z-Achse den Motor-Montageort am Hauptspindel-Gehäuse gewählt, weil es mich an der Reitstockseite beengt hat, da steht schon ein anderes Maschinchen. Das Bild zeigt den montierten Schrittmotor mit Übersetzung 1:1,75 mittels Zahnriemen und die Indexscheibe mit der"nicht sichtbaren" Gabellichtschranke. Die ist in dem Alubolzen versenkt eingeschraubt. Das Kabel ist natürlich abgeschirmt( alle Steuerkabel bei mir) u. am Controller kommt die Schirmung auf Masse.

Gruß Stefan
