Wie gehärtete Lagerschalen anfertigen? - TL13 - 25.10.2010
Hallo,
im Zuge der Restauration meines HATZ TL13 musste ich auch die Lenkung grundlegend überarbeiten, da die Fingerhebelwelle stark abgenutzt war und die Lagerschalen der Lenkspindel ebenfalls erhebliche Mängel aufwiesen.
Ich hatte damals noch keine eigene Drehmaschine und habe mir deshalb die Lagerschalen anfertigen lassen. Das Problem ist, dass diese Lagerschalen nicht gehärtet sind und das sollten Lagerschalen im Allgemeinen ja sein, sonst hat man nicht allzu lange Freude daran.
Die Lagerschalen haben folgende Maße (Außendurchmesser x Innendurchmesser x Dicke):
37,5 mm x 22,3 mm x 6,6 mm
38,0 mm x 22,3 mm x 6,6 mm
Die Kugeln sind 1/4" groß, und da geht es schon bei der Fertigung los: ich denke, dafür bräuchte man einen Formdrehmeissel, oder geht das auch anders?
Und dann die heiklere Sache: wie härtet man die Schalen? Und nach dem Härten stimmen ja die Maße nicht mehr, also müssten man dann nochmal schleifen, oder?
Ich zerbreche mir jetzt schon lange Zeit darüber den Kopf aber komme zu keinem vernünftigem Ergebnis. Vielleicht weiß hier jemand Rat?

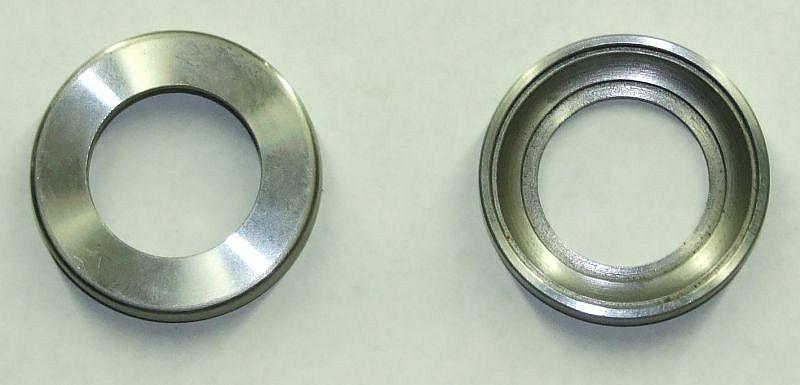

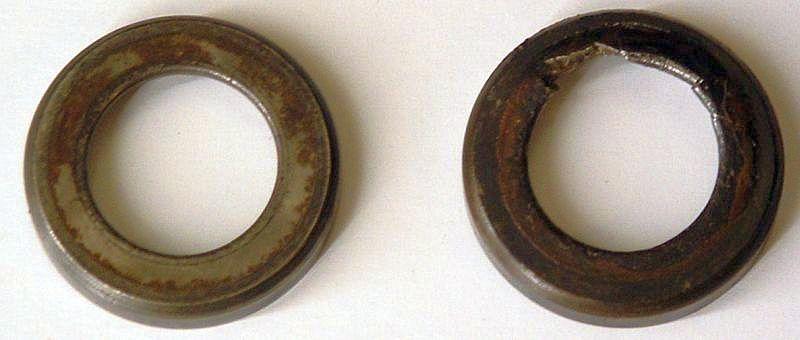

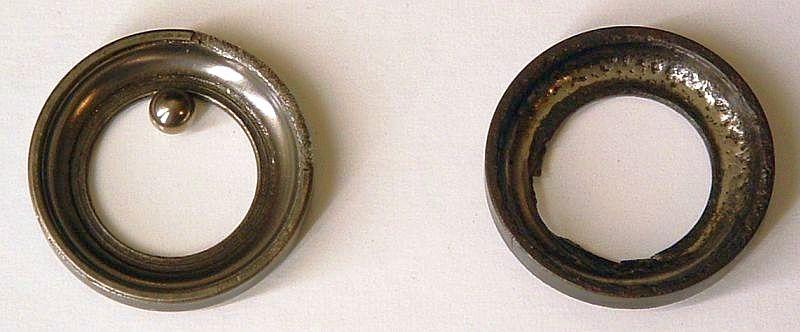

Hier Bilder der alten und der neu angefertigten Lagerschalen:

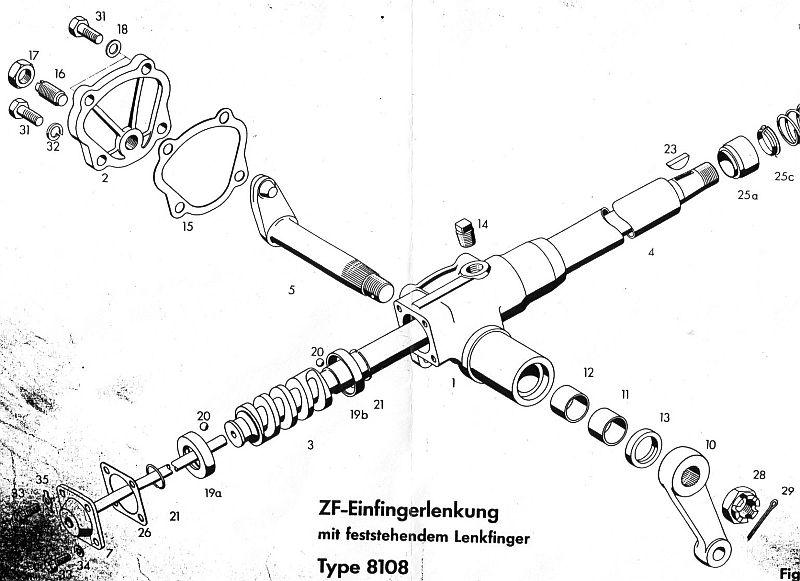

Und zum besseren Verständnis hier noch eine Explosionszeichnung der Lenkung. Es handelt sich konkret um die Teile mit der Nummer 19a und 19b:
RE: Wie gehärtete Lagerschalen anfertigen? - murxxer - 25.10.2010
Hallo Makus,
hast Du denn schon mal versucht passende Axiallger zu finden?Da müsste es doch eigentlich etwas geben.Notfalls den Aussendurchmesser zurechtschleifen.
Achim
RE: Wie gehärtete Lagerschalen anfertigen? - fritz-rs - 25.10.2010
(25.10.2010, 09:54)murxxer schrieb: Hallo Makus,
hast Du denn schon mal versucht passende Axiallger zu finden?
Achim
- - -oder evtl ein Schulterkugellager?
Fritz
RE: Wie gehärtete Lagerschalen anfertigen? - murxxer - 25.10.2010
Hallo Fritz,und Makus,
ja die meinte ich ja eigentlich auch.Nennen sich Schrägrillenlager.Die gibt es aber anscheinend nur in den Aussendurchm. 35,40 usw. immer 5mm-weise abgestuft.Habe aber auch noch nicht intensiv gesucht.Selbermachen wäre für mich die allerletzte Wahl.
Achim
RE: Wie gehärtete Lagerschalen anfertigen? - PLuger - 25.10.2010
Hallo Makus,
nur so eine Idee - kann aber total daneben liegen:
Bei deinem Lenkgetriebe sind die "Drehzahlen" ja nicht sonderlich hoch. Warum nicht ganz vom Prinzip Kugellager weggehen, und das Axial-Lager als Gleitlager mit Kunststoff-Scheiben ausführen.
Selber kenn ich mit Kunststoffen nicht aus. Bei einer Anfrage im Werkzeugmaschinenforum zum Thema "Gleitpaarung Stahl/Kunststoff habe ich aber gelernt, daß es inzwischen Kunsstoffe mit ganz fantastischen Eigenschaften gibt:
(http://www.cncecke.de/forum/showthread.php?t=50457&highlight=tonbandger%E4t).
Vielleicht könntest so du das Härten und Schleifen (einer komplizierten Kugelrollbahn) vermeiden.
Grüße
Peter
RE: Wie gehärtete Lagerschalen anfertigen? - TL13 - 25.10.2010
Hi,
Du meinst S-Grün, von dem Zeug habe ich noch einiges zu Hause. Habe es zuletzt hier verwendet.
Grundsätzlich keine schlechte Idee, die Drehzahlen sind nicht hoch, da hast Du Recht, dafür ist aber der Druck um so höher.
RE: Wie gehärtete Lagerschalen anfertigen? - Gerald - 25.10.2010
Hallo Makus
Versuch doch mal bei einem ortsnahen Härtebetrieb nachzufragen was die beiden Teile zum Gasnitrieren kosten würden und frag auch gleich nach, welches Material sie als am besten geeignet empfehlen .
Beim Nitrieren wäre zumindest das Problem mit dem Verzug minimiert.
bzw. für deine Anwendung würde ein Nacharbeiten entfallen.
Gruß
Gerald
RE: Wie gehärtete Lagerschalen anfertigen? - katerleo - 25.10.2010
Hallo, Makus!
Lenkkopflager von Motorrädern aus den 50er und 60er-Jahren gleichen rein optisch Deinen Lagern. Da könnte sich ein bißchen Surfen auf diversen Motorrad-Restaurations-Seiten eventuell lohnen!
Grüße, Rudi
RE: Wie gehärtete Lagerschalen anfertigen? - spansau - 25.10.2010
Hallo Makus,
schau mal da:
http://www.gerner-motorenwicklung.de/
Gruß
Max
RE: Wie gehärtete Lagerschalen anfertigen? - ScuderiA - 25.10.2010
Hallo Makus,
falls Du das Gehäuse etwas aufspindeln könntest würden Kegelrollenlager vom Motorrad passen z.B. 41X22,55X12,5
Gruss Oli
